จะระบุรุ่นตลับลูกปืนเม็ดกลมร่องลึกสแตนเลสได้อย่างแม่นยำโดยใช้เวอร์เนียร์คาลิเปอร์ได้อย่างไร

ในการบำรุงรักษาตามปกติและการซ่อมแซมกลไกของอุปกรณ์อุตสาหกรรม การระบุและการเปลี่ยนตลับลูกปืนอย่างถูกต้องเป็นขั้นตอนสำคัญในการรับประกันการทำงานที่มั่นคง เนื่องจากการสึกหรอหรือการปนเปื้อนของน้ำมันและจาระบีเป็นเวลานาน เครื่องหมายที่แกะสลักด้วยเลเซอร์บนพื้นผิวของหลายๆ ตลับลูกปืนเม็ดกลมร่องลึกสแตนเลส อาจจะอ่านไม่ออก ด้วยเหตุนี้ การกำหนดรูปแบบตลับลูกปืนที่แม่นยำผ่านการวัดทางกายภาพ ได้กลายเป็นทักษะที่จำเป็นสำหรับวิศวกร

บทความนี้จะให้คำแนะนำโดยละเอียดเกี่ยวกับวิธีการระบุรุ่นของตลับลูกปืนเม็ดกลมร่องลึกสแตนเลสอย่างรวดเร็วและแม่นยำโดยไม่ต้องใช้อะไรมากไปกว่าคาลิปเปอร์ โดยการวัด เส้นผ่านศูนย์กลางภายใน เส้นผ่านศูนย์กลางภายนอก และความกว้าง .

เครื่องมือวัดและพารามิเตอร์พื้นฐาน

เพื่อระบุรุ่นตลับลูกปืนได้อย่างแม่นยำ เราต้องเตรียมความแม่นยำสูงก่อน เวอร์เนียคาลิเปอร์ . ในระหว่างกระบวนการวัด เราจำเป็นต้องได้รับจุดข้อมูลสำคัญสามจุดต่อไปนี้:

1. เส้นผ่านศูนย์กลางภายใน (ง): กำหนดขนาดของเพลาที่ตลับลูกปืนใช้ร่วมกัน และยังเป็นพารามิเตอร์ที่สำคัญที่สุดในการหาคำต่อท้ายของหมายเลขรุ่นตลับลูกปืน

2. เส้นผ่านศูนย์กลางภายนอก (D): กำหนดขนาดของรูยึดตลับลูกปืน

3. ความกว้าง/ความหนา (B): ขนาดตามแนวแกนของตลับลูกปืน

ในรูปแบบการตั้งชื่อสำหรับตลับลูกปืนเม็ดกลมร่องลึกสเตนเลสสตีล (เช่น S6004-ZZ) คำนำหน้า "S" หมายถึงวัสดุสแตนเลส ในขณะที่ส่วนต่อท้าย "ZZ" หมายถึงชีลด์โลหะสองด้าน อย่างไรก็ตาม ตัวเลขที่แทรกแซง (เช่น 6004) จะถือเป็นกุญแจสำคัญของขนาดของตลับลูกปืน

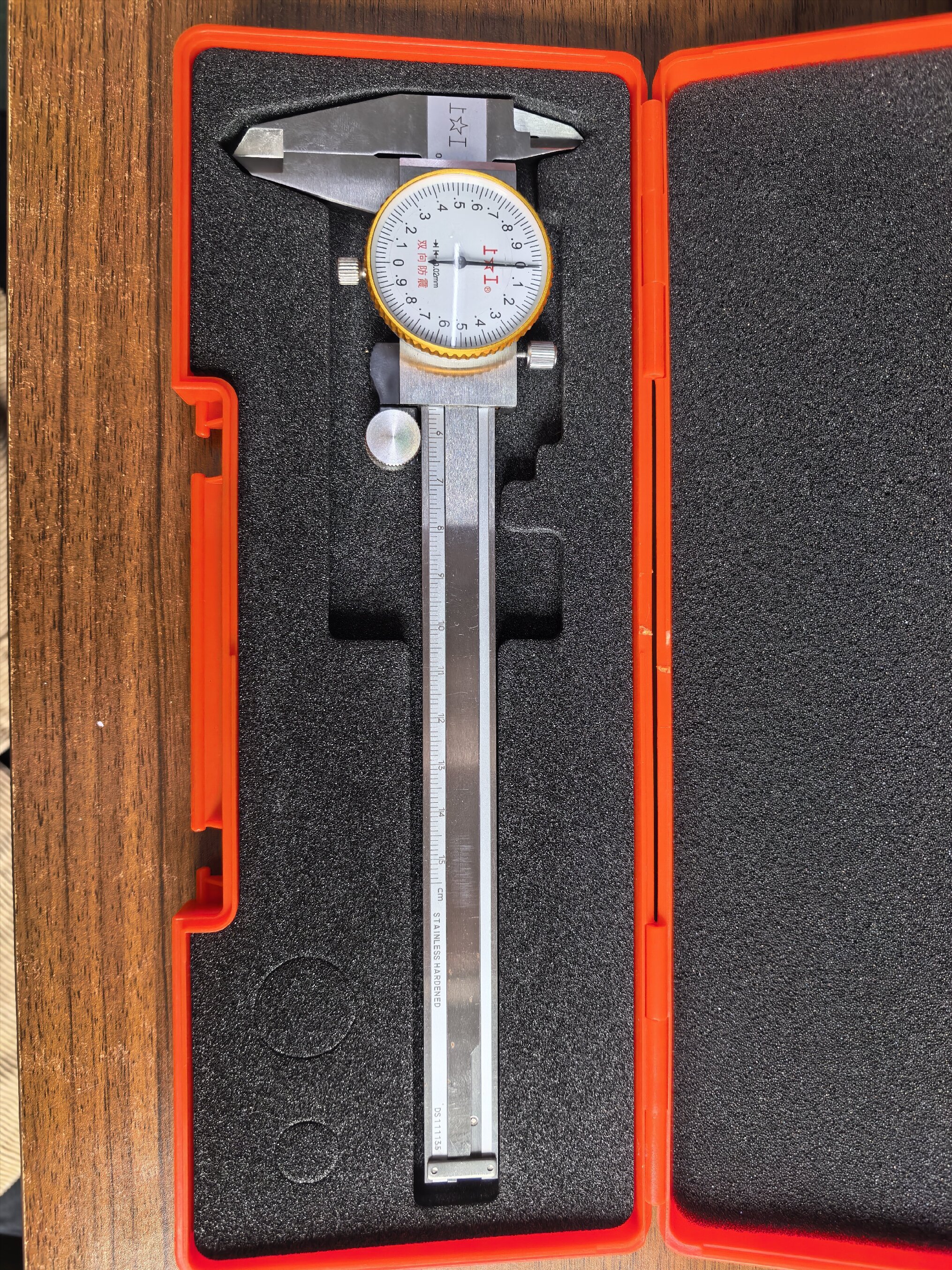

เวอร์เนียร์คาลิเปอร์

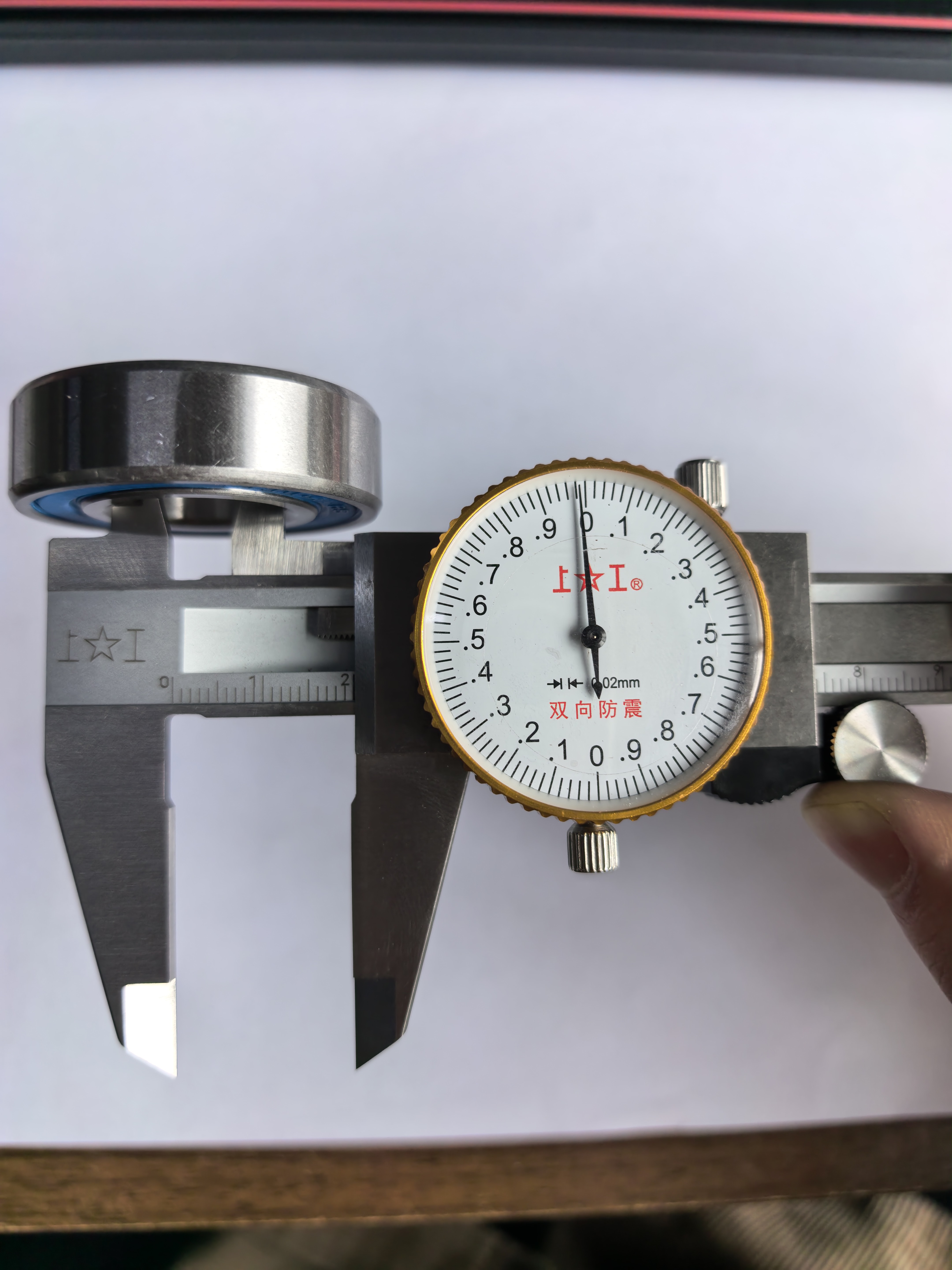

การวัดเส้นผ่านศูนย์กลางภายใน

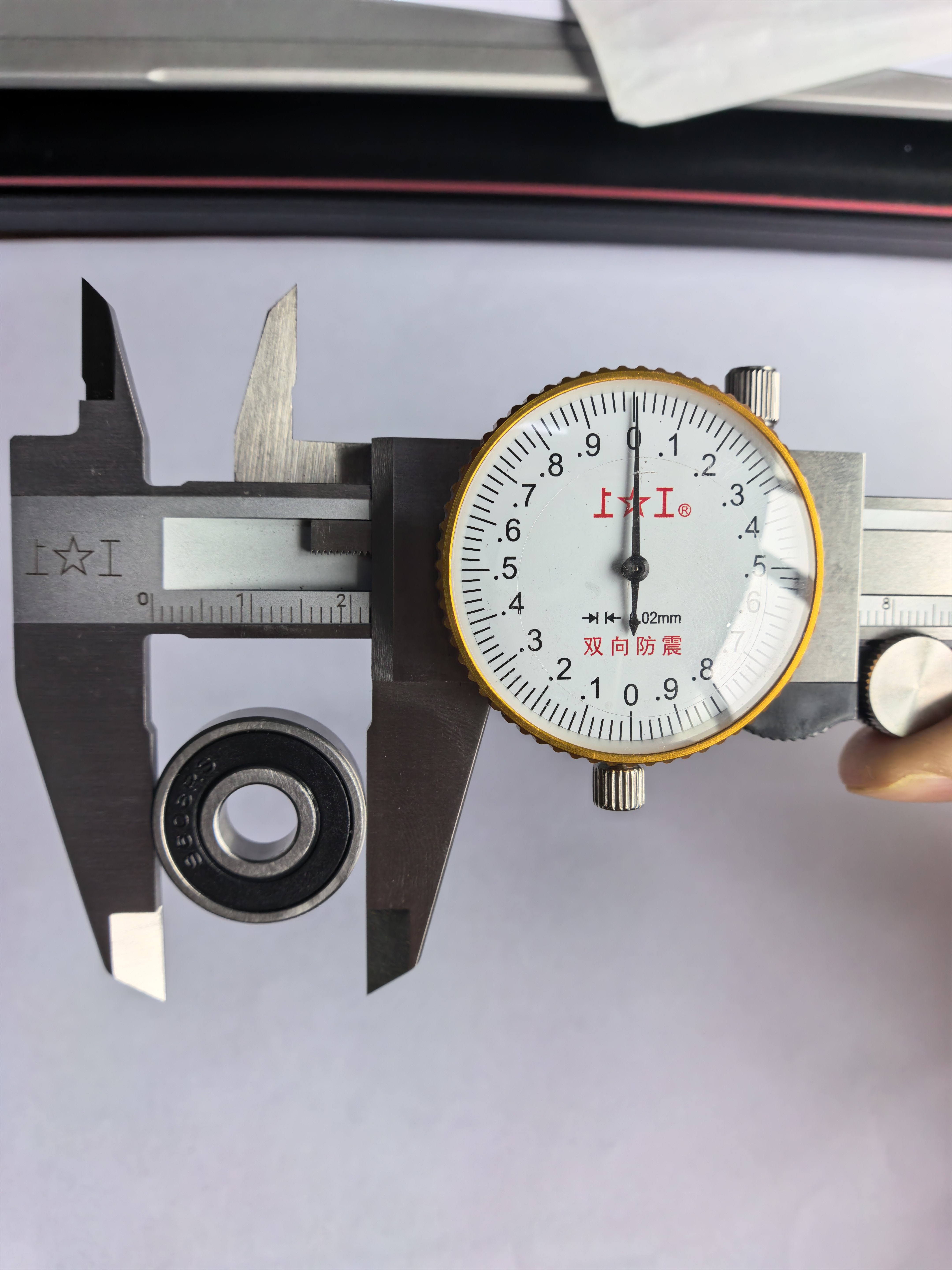

การวัดเส้นผ่านศูนย์กลางภายนอก

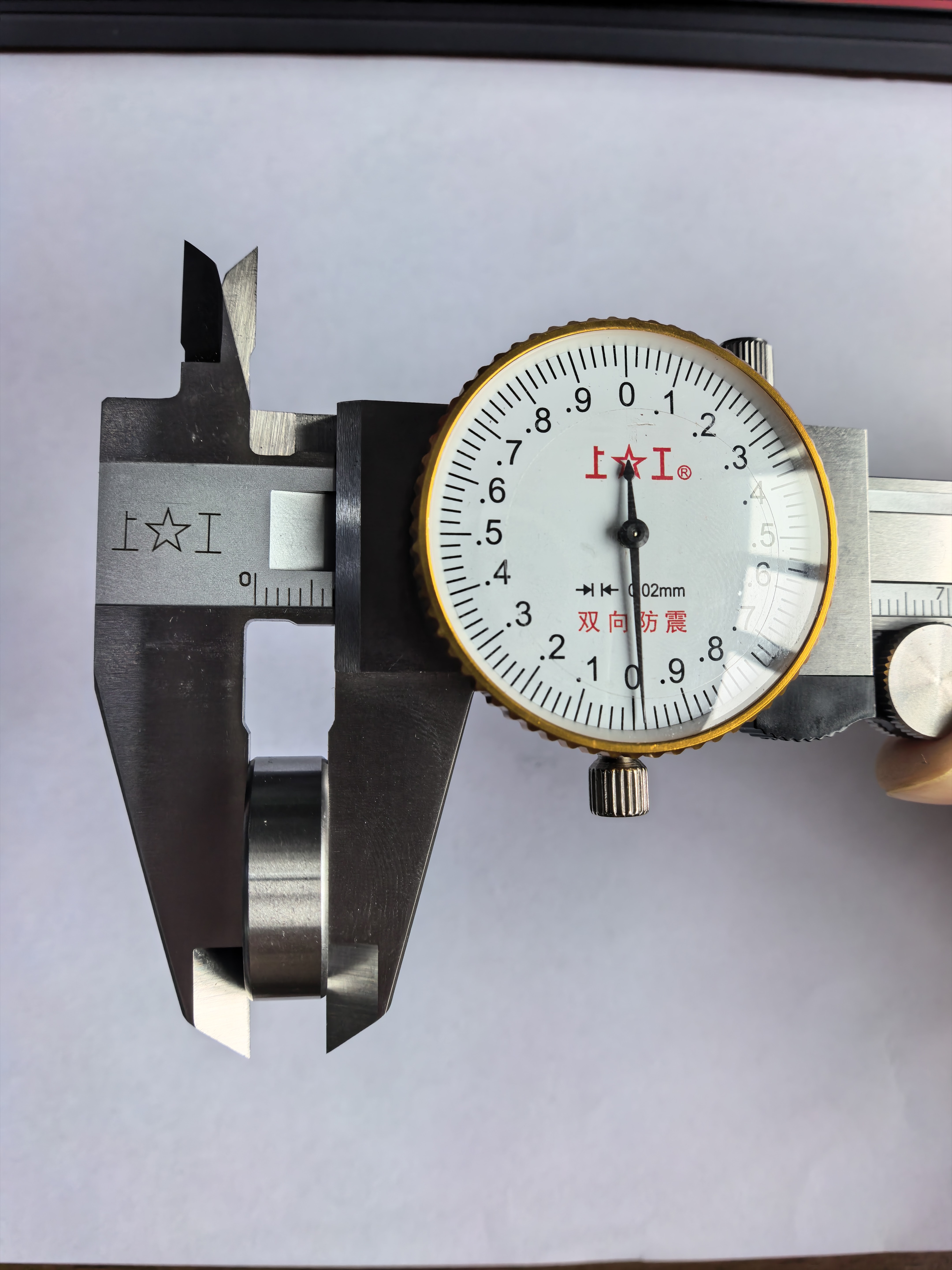

การวัดความกว้าง/ความหนา

วิธีการระบุตลับลูกปืนรุ่น 4 หลัก

สำหรับตลับลูกปืนเม็ดกลมร่องลึกที่กำหนดด้วยรหัสสี่หลัก (เช่น ซีรีส์ S60xx, S62xx และ S63xx) มีความสอดคล้องกันอย่างเข้มงวดระหว่างเส้นผ่านศูนย์กลางด้านในและตัวเลขสุดท้ายของหมายเลขรุ่น เราจัดหมวดหมู่ความสัมพันธ์นี้ออกเป็นสองสถานการณ์: "สูตรมาตรฐาน" และ "ส่วนต่อท้ายพิเศษ"

เคสมาตรฐาน: ใช้ได้กับรุ่นที่มีส่วนต่อท้าย ≥ 04 (เส้นผ่านศูนย์กลางรูใน ≥ 20 มม.)

เมื่อเส้นผ่านศูนย์กลางด้านในของตลับลูกปืนซึ่งวัดด้วยเวอร์เนียร์คาลิเปอร์อยู่ที่ มากกว่าหรือเท่ากับ 20 มม คุณสามารถใช้สูตรคลาสสิก "หารด้วย 5" ได้:

สูตรหลัก: วัดเส้นผ่านศูนย์กลางภายในของแบริ่ง ۞ 5 = ตัวเลขสองหลักสุดท้ายของหมายเลขรุ่น

การวิเคราะห์กรณี: S6004-ZZ — หากคุณวัดเส้นผ่านศูนย์กลางด้านในของตลับลูกปืนสแตนเลสโดยใช้คาลิปเปอร์แล้วพบว่าวัดได้ 20มม คุณสามารถใช้สูตรต่อไปนี้: 20 ÷ 5 = 4 (ให้ส่วนต่อท้าย "04") การประเมินเบื้องต้น: คำต่อท้ายสำหรับตลับลูกปืนรุ่นนี้คือ 04. ต่อจากนั้น ด้วยการวัดเส้นผ่านศูนย์กลางภายนอก (42 มม.) และความกว้าง (12 มม.) ของตลับลูกปืนเพิ่มเติม และอ้างอิงโยงด้วยแผนภูมิขนาดตลับลูกปืนมาตรฐาน คุณสามารถระบุหมายเลขรุ่นทั้งหมดของตลับลูกปืนได้โดยสรุปดังนี้ S6004-ZZ .

กรณีพิเศษ: ใช้ได้กับรุ่นที่มีหมายเลขส่วนท้าย 00, 01, 02 และ 03

โปรดทราบว่ากฎการแบ่งเส้นผ่านศูนย์กลางด้านในด้วย 5 ใช้ไม่ได้กับตลับลูกปืนที่มีรหัสต่อท้ายตั้งแต่ 00 ถึง 03 ตลับลูกปืนเฉพาะทั้งสี่ประเภทนี้ถือเป็นข้อยกเว้นภายในมาตรฐานสากล ขนาดเส้นผ่านศูนย์กลางด้านในเป็นค่าคงที่ที่วิศวกรต้องจดจำ ค่าที่เกี่ยวข้องเฉพาะมีดังนี้:

คำต่อท้าย 00: เส้นผ่านศูนย์กลางภายในคงที่ที่ 10 มม (เช่น S6000)

คำต่อท้าย 01: เส้นผ่านศูนย์กลางภายในคงที่ที่ 12 มม (เช่น S6001)

คำต่อท้าย 02: เส้นผ่านศูนย์กลางภายในคงที่ที่ 15 มม (เช่น S6002)

คำต่อท้าย 03: เส้นผ่านศูนย์กลางภายในคงที่ที่ 17 มม (เช่น S6003)

หากเส้นผ่านศูนย์กลางด้านในที่วัดด้วยเวอร์เนียคาลิเปอร์สอดคล้องกับค่าใดค่าหนึ่งในสี่ค่าที่ระบุไว้ข้างต้น โปรดจับคู่ค่านั้นกับส่วนต่อท้ายที่เกี่ยวข้องโดยตรง อย่าใช้วิธีหารด้วย 5

วิธีการระบุตลับลูกปืนรุ่น 3 หลัก (ตลับลูกปืนขนาดเล็ก/เล็ก)

สำหรับตลับลูกปืนเม็ดกลมร่องลึกสเตนเลสขนาดเล็กหรือขนาดเล็ก โดยทั่วไปหมายเลขรุ่นจะประกอบด้วยตัวเลขสามหลัก (เช่น S608, S626 เป็นต้น) การระบุตลับลูกปืนประเภทนี้เป็นสิ่งที่ตรงไปตรงมาที่สุด * *ในทำนองเดียวกัน ไม่สามารถใช้สูตร "หารด้วย 5" ได้ **

กฎหลัก: วัดเส้นผ่านศูนย์กลางภายในของแบริ่ง = หลักสุดท้ายของหมายเลขรุ่น

การวิเคราะห์กรณี: ** S608-ZZ ** — หากคุณใช้คาลิปเปอร์วัดเส้นผ่านศูนย์กลางภายในของตลับลูกปืนขนาดเล็กแล้วพบว่าเป็น ** 8มม ** จากนั้น ตามแบบแผนสำหรับการกำหนดตลับลูกปืน 3 หลัก เส้นผ่านศูนย์กลางด้านในจะตรงกับส่วนต่อท้ายของหมายเลขรุ่นโดยตรง การประเมินเบื้องต้น: คำต่อท้ายของแบริ่งนี้คือ ** 8 **. เมื่อรวมสิ่งนี้เข้ากับเส้นผ่านศูนย์กลางภายนอกที่วัดได้ (22 มม.) และความกว้าง (7 มม.) รุ่นดังกล่าวจึงได้รับการยืนยันว่าเป็นตลับลูกปืนขนาดเล็กทั่วไป ** S608-ZZ **.

คำแนะนำโดยสรุปและการคัดเลือก

โดยสรุป ขั้นตอนในการระบุรุ่นของตลับลูกปืนเม็ดกลมร่องลึกสเตนเลสสตีลที่ใช้เวอร์เนียร์คาลิเปอร์สามารถสรุปได้ดังนี้

วัดเส้นผ่านศูนย์กลางภายใน กำหนดส่วนต่อท้าย:

หากเส้นผ่านศูนย์กลางด้านในที่วัดเป็นตัวเลขหลักเดียว (เช่น 8 มม.) จะสอดคล้องกับตัวเลขสุดท้ายของหมายเลขรุ่น 3 หลัก (เช่น 608)

หากเส้นผ่านศูนย์กลางด้านในที่วัดได้คือ 10, 12, 15 หรือ 17 มม. จะสอดคล้องกับส่วนต่อท้ายพิเศษ 4 หลัก 00, 01, 02 และ 03 ตามลำดับ

หากเส้นผ่านศูนย์กลางภายในที่วัดได้คือ ≥ 20 มม. ให้ใช้สูตร ** เส้นผ่านศูนย์กลางภายใน 5 = คำต่อท้าย ** (เช่น 20 ۞ 5 = 04)

วัดเส้นผ่านศูนย์กลางภายนอกและความกว้างเพื่อกำหนดอนุกรม:

ตลับลูกปืนที่มีเส้นผ่านศูนย์กลางด้านในเท่ากันอาจอยู่ในซีรีส์ที่แตกต่างกัน โดยมีเส้นผ่านศูนย์กลางภายนอกและความกว้างต่างกัน เนื่องจากความสามารถในการรับน้ำหนักที่แตกต่างกัน (เช่น S6004, S6204, S6304 เป็นต้น) ดังนั้น แบบจำลองเฉพาะจะต้องได้รับการระบุอย่างชัดเจนโดยการอ้างอิงโยงทั้งเส้นผ่านศูนย์กลางภายนอกและความกว้าง

ด้วยการเรียนรู้เทคนิคการวัดและการคำนวณข้างต้น คุณสามารถระบุตัวตนที่แท้จริงของตลับลูกปืนได้อย่างง่ายดาย แม้แต่ตลับลูกปืน "ธรรมดา" ที่ไม่มีบรรจุภัณฑ์หรือเครื่องหมาย ดังนั้นจึงหลีกเลี่ยงสถานการณ์ที่น่าอึดอัดใจระหว่างการบำรุงรักษาอุปกรณ์ที่เกิดจากการซื้อรุ่นผิดหรือไม่สามารถประกอบชิ้นส่วนได้อย่างถูกต้อง
